Ствол пожарный ручной РС-70.0,1

Описание

Ручные пожарные стволы (далее стволы) РС-70.01П предназначены для крепления на конце пожарной рукавной линии и служат для формирования и направления сплошной струи воды на очаг пожара.

Применяются для комплектации внутренних пожарных кранов (ПК) в жилых, общественных, административных, промышленных зданиях и сооружениях, а также пожарных мотопомп и других средств противопожарной защиты.

Стволы могут применяться в районах с умеренным, тропическим климатом, категория размещения 1 по ГОСТ 15150-69.

Технические характеристики

Основные технические характеристики приведены в табл. 1.

Таблица 1

Наименование параметров	Значение
1. Рабочее давление перед стволом, МПа (кгс/см²), не более	0,6 (6,0)
2. Расход воды, л·с-1, не менее*:	7,4
3. Дальность компактной водяной струи (максимальная по крайним каплям), м., не менее*:	32
4. Габаритные размеры, мм, не более:
— длина (L);	190±1
— условный проход входного патрубка (Дуах), мм;	70
— диаметр выступов входного патрубка (Д), мм	66±0,13
— диаметр выходного цилиндрического отверстия (d), мм	18±0,13
5. Масса, кг, не более	0,2

^* Значение по п.п. 2-3 приведены при рабочем давлении (0,4^±0,05) МПа.

Присоединительные размеры соответствуют  ГОСТ Р 53331—2009.

Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара, не влияющих на качество изделия.

Устройство и принцип работы

Ствол РС-70.01П представляет собой отливку из алюминиевого сплава (см. Рис. 1). Один конец корпуса имеет насадку с резьбой, предназначенную  для навертывания соединительной пожарной муфтовой головки, которая соединяет ствол с пожарным напорным рукавом, а другой конец корпуса цилиндрической частью образует насадок, через который выбрасывается струя воды.

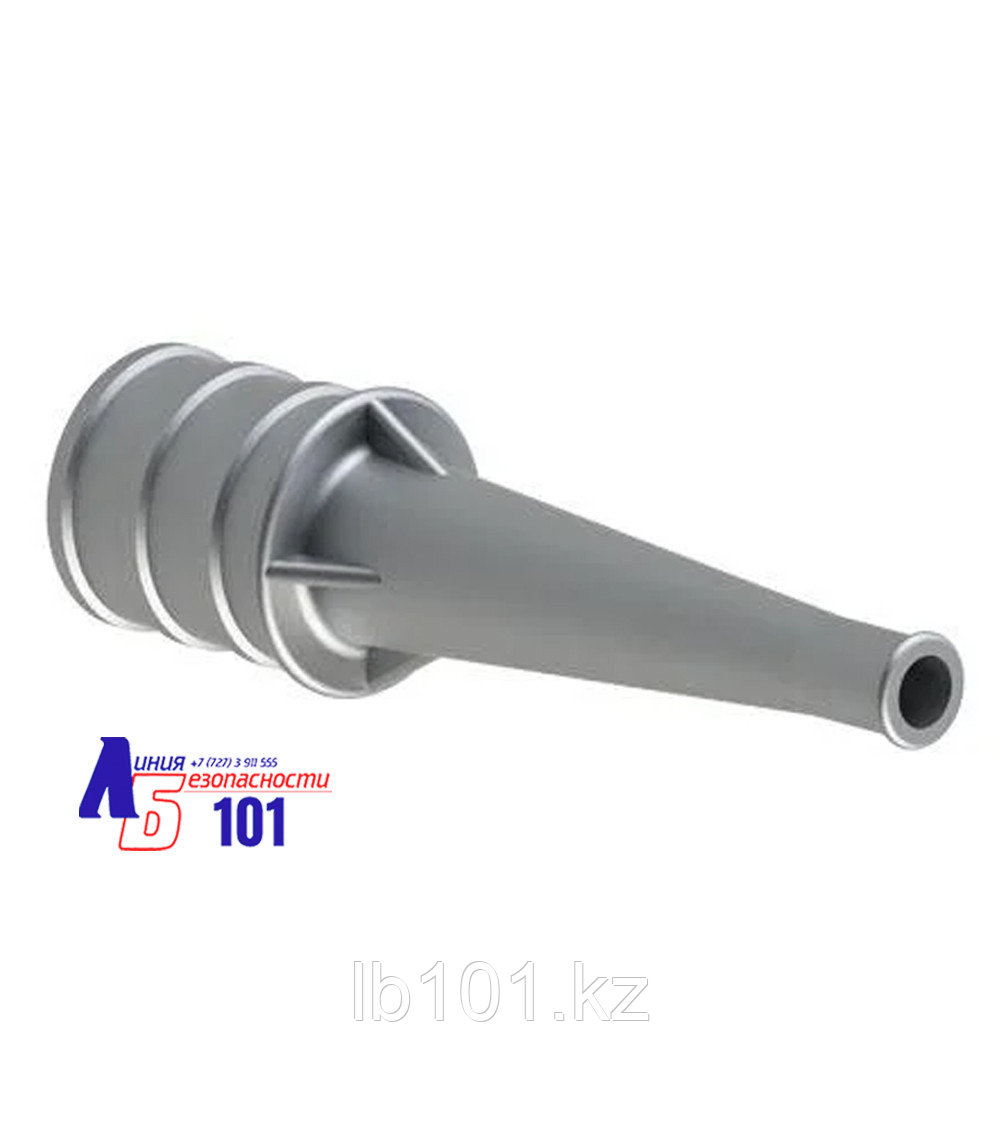

Рис. 1. Конструкция ручного пожарного ствола РС-70.01

Указание мер безопасности

Не допускается эксплуатация стволов при рабочем давлении выше максимально указанного.

Запрещается применять стволы вблизи открытых линий электропередач, расположенных в радиусе действия струи.

К моменту пуска воды ствол должен надежно удерживаться работающим ствольщиком.

При испытаниях ствола гидравлическим давлением 0,9-1,0 МПа (9-10 кгс/см2) необходимо полностью стравливать воздух из внутренней полости до начала повышения давления.

При испытаниях ствола с целью определения расхода воды, дальности струи и ее качества необходимо надежно закреплять его в захвате стенда до пуска воды в рукавную линию. Во время испытаний передний торец ствола должен быть направлен в сторону, где исключается нахождение людей.

Техническое обслуживание

После окончания работы промыть ствол чистой водой.

Хранить на складе в условиях, исключающих воздействие атмосферных осадков и прямых солнечных лучей. Перед кратковременным или длительным хранением выходные цилиндрические отверстия стволов должны подвергаться противокоррозионной защите консервационным маслом К-17 ГОСТ 10877-76. Варианты защиты ВЗ-1 ГОСТ 9.014-78. Срок защиты изделия – до 1 года. При вводе ствола в эксплуатацию после хранения расконсервация не производится.

Стволы упаковываются в тару, обеспечивающую защиту изделий при хранении и транспортировании. По согласованию с потребителем, поставка стволов может осуществляться без упаковки в тару, при транспортировании их в универсальных контейнерах и кузовах автомобильного транспорта, с предохранением изделий от механических повреждений.

Гарантийные обязательства

Предприятие-изготовитель гарантирует соответствие стволов требованиям ТУ 4854-002-95431139-2009 при соблюдении условий эксплуатации, транспортирования и хранения, изложенных в «Технических условиях».

Гарантийный срок устанавливается 18 месяцев со дня ввода стволов в эксплуатацию.
