Гидротестер для пожарных кранов

ГИДРОТЕСТЕР ПОЖАРНЫХ КРАНОВ

Предназначен для определения давления и расхода воды во внутреннем противопожарном водопроводе перед установкой пожарных рукавов. В комплект поставки входят сопла полностью соответствующие выходным отверстиям ручных стволов. Не требует особых навыков применения, для эксплуатации достаточно внимательно ознакомиться с паспортом являющимся неотъемлемой частью поставки.

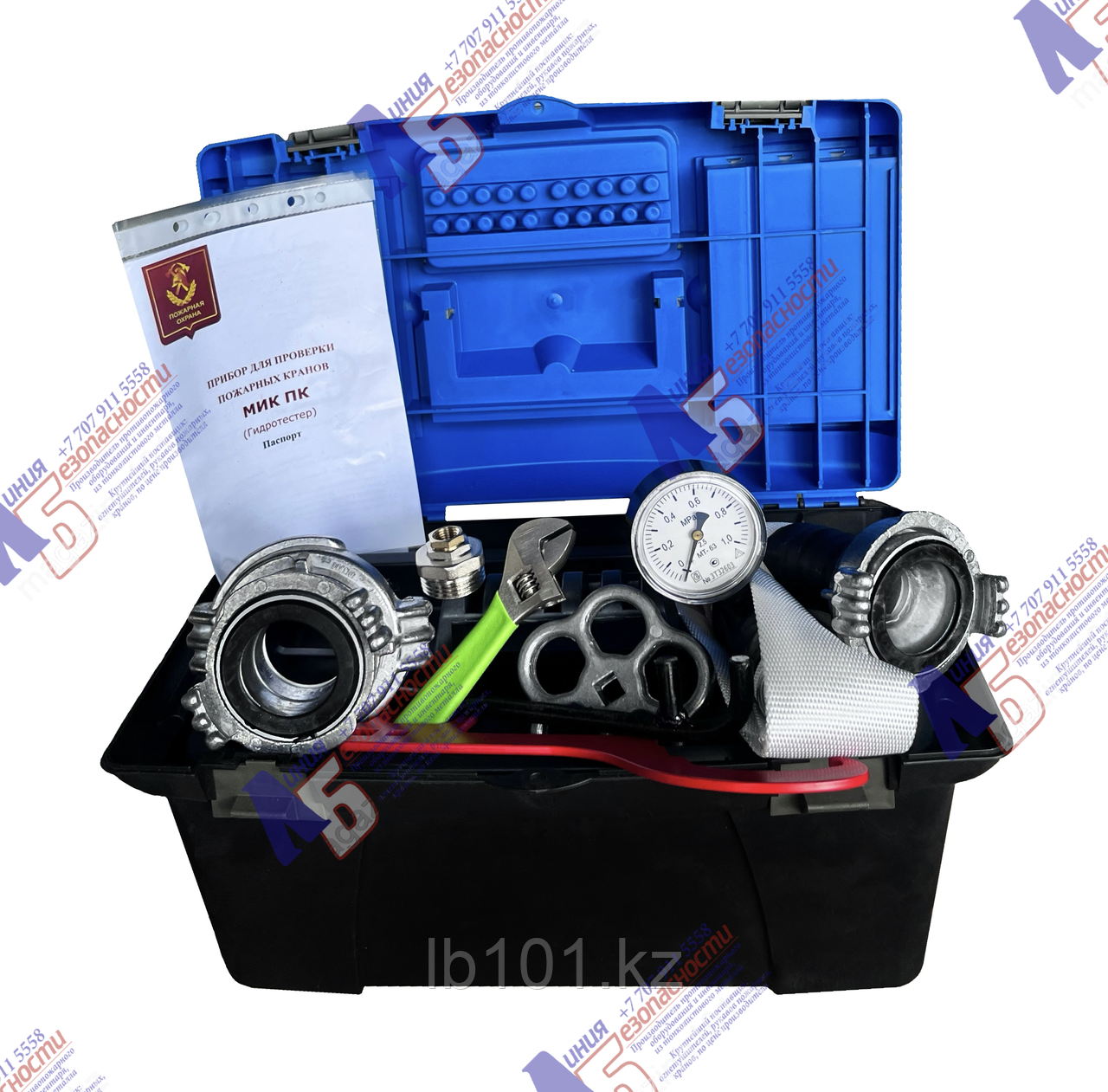

КОМПЛЕКТАЦИЯ ГИДРОТЕСТЕРА Наименование Показатель Рукав пожарный (1 шт.) ø19 мм., Длина 1.0 метр. Сопло (3 шт.) ø 13; 16; 19 мм. Манометр (1 шт.) 0 - 10 Атм. Кран шаровый (1 шт.) латунный Ду20 мм. Ру16 Атм. Головка переходная (1 шт.) ГП-50х70 Ключ (1 шт.) К-80   СХЕМА

ТАБЛИЦА РАСХОДА ВОДЫ:
Давление кг/см2	расход л/с при
	сопло ø13 мм.	сопло ø16 мм.	сопло ø19 мм.
1.0	1.86	2.82	3.98
1.5	2.27	3.45	4.88
2.0	2.63	3.98	5.63
2.5	2.94	4.46	6.30
3.0	3.22	4.88	6.90
3.5	3.48	5.27	7.45
4.0	3.72	5.64	7.97
4.5	3.94	5.98	8.45
5.0	4.15	6.30	8.91
5.5	4.36	6.61	9.34
6.0	4.55	6.90	9.76
6.5	4.74	7.18	10.16
7.0	4.92	7.45	10.54
7.5	5.09	7.72	10.91
8.0	5.26	7.97	11.27
8.5	5.42	8.21	11.62
9.0	5.58	8.45	11.95
9.5	5.73	8.68	12.28
10.0	5.88	8.91	12.60

УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ ГИДРОТЕСТЕРА ПОЖАРНОГО КРАНА

• Рекомендуемое минимальное давление в сети водопровода 4.5 Атм.;
• Подключить прибор к вентилю пожарного крана (шаровый кран прибора должен быть закрыт);
• Навернуть на выход прибора сопло, соответствующее диаметру ствола проверяемого пожарного крана;
• Открыть вентиль пожарного крана;
• Для определения расхода воды, открыть шаровый кран гидротестера (поток воды направить в заранее приготовленную мерную ёмкость);
• Зафиксировать по манометру значение давления, установившегося в сети;
• Определить расход воды через сопло.



ПРАВИЛА ТРАНСПОРТИРОВКИ И ХРАНЕНИЯ ГИДРОТЕСТЕРА

Хранение прибора должно соответствовать условиям хранения 2 по ГОСТ 15150-69. Воздух в помещении для хранения не должен содержать примесей паров и газов, вызывающих коррозию деталей гидротестера. Согласно ГОСТ 8.002-68, Манометр должен подвергаться периодической поверке один раз в год; внеочередной и инспекционной поверке - по необходимости, количество раз в год неограниченно.
